| موك: | 1 |
| السعر: | negotiable |
| التعبئة والتغليف القياسية: | حالة تعبئة الهواء |
| القدرة على التوريد: | 30 قطعة في الشهر |

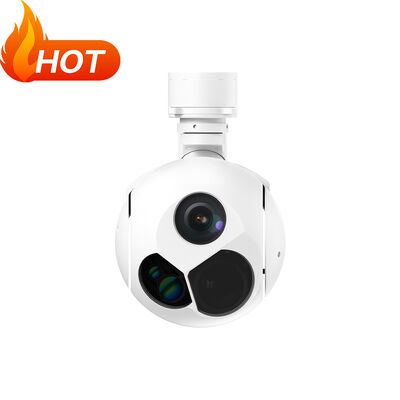

30X HD 3 محور كاميرات الطائرات بدون طيار ضوئية مع مقياس بعد ليزر
TS130CT هي منصة قاطرة ثلاثة محاور مستقرّة، تدعم دوران مستمرّ بـ 360 درجة، كاميرات تكبير عالية الجودة مدمجة بـ 30X ووحدة الأشعة تحت الحمراء الطويلة الموجة ((LWIR غير مبردة) ومقياس لمسافات ليزر،تستخدم بشكل رئيسي في الكشف عن التصوير الجوي، التعرف، وتتبع ومدى وتحديد الموقع. الخ، تلبية احتياجات رسم الخرائط، والمراقبة، والاستطلاع وغيرها من سيناريوهات التطبيق.
الوظائف
1. توفير الفيديو الأشعة تحت الحمراء والصورة لمنطقة الكشف
2وظيفة تحديد محور الرؤية عالية الدقة
3مع قدرة الكشف والتعرف على الهدف الأرضي
4دعم البحث، وتتبع، وقفل، توجيه، الخ طرق العمل
5. مع تشكيل الحروف، وظائف مخصصة وعرض؛
6مع وظيفة التحقق الذاتي وتشخيص الأخطاء
7. دعم وضع الهدف ومدى الليزر
8التفتيش الذاتيتشخيص خطأ
المواصفات
| جهاز استشعار EO | طول الموجة | 0.4μm ∙ 0.9μm | |||
| القرار | 1920×1080 | ||||
| الطول المحرك | 4.3ملم 129ملم | ||||
| القيادة | 63.7° ∼2.3° | ||||
| مخرج فيديو | HD-SDI ((1080P 30Hz) | ||||
| المسافة | الناس: الكشف 6km؛ التعرف 2km المركبة: الكشف 15km؛ التعرف 8km | ||||
| مستشعر الأشعة تحت الحمراء | نوع IR | LWIR ((غير مبرد) |
| طول الموجة | 8 ‰14μm | |
| القرار | 640x512 | |
| بيكسل | 12um | |
| NETD | 50 ميل | |
| طول التركيز | 25ملم/ف10 | |
| القيادة | 17.4o × 14o | |
| المسافة | الأشخاص: الكشف 0.7 كم؛ التعرف 0.22 كم المركبة:الاكتشاف 4.2km؛ التعرف 1km |
| مقياس مسافة بالليزر | طول الموجة | 905nm/1535nm |
| الأداء | ||
| المسافة المختلفة | 1.5km ((3km اختياري) | |
| دقة النطاق | ±3 |
| نظام الخدمة | الحدود الدورية | 360 درجة متواصلة بان، الشق: -110 درجة ~ + 10 درجة | ||||
| دقة الزاوية: | ≤2mrad | |||||
| دقة الاستقرار | ≤200μrad ((1σ) ((2°/Hz,1°/Hz التأرجح) | |||||
| السرعة الزاوية القصوى | ≥50°/s | |||||
| السرعة الزاوية القصوى: | ≥90°/S | |||||
| وظائف التتبع | سرعة الحركة: | 30بيكسل/إطار | ||||
| تباين الصورة المستهدفة: | 8% | |||||
| بيكسل تصوير الهدف ((ميني) | 4×3 بكسل | |||||
| دعم | مكافحة الإغلاق دون فقدان الوظيفة | |||||
| واجهة | التواصل واجهة |
RS422 x2 ((TTL اختياري) | |||
| مخرج فيديو | HD-SDI x1 | ||||
الصورة
الرسم الميكانيكي
التحذيرات
أ) لا تلمس نافذة الكاشف بأيديك أو بأشياء أخرى
(ب) لا تضع أو تفك المرفق دون قطع مصدر الطاقة.
ج) توصيل مصادر الطاقة والإشارات وفقا لتعريف الواجهة لمنع تلف الجهاز
د) لا تفكك المعدات. إذا كان هناك أي خطأ، يرجى الاتصال بـ HONPHO للحصول على صيانة مهنية
HD & المصنع
شهادة من HONPHO
فيديو
|
|
