| موك: | 1 |
| السعر: | negotiable |
| التعبئة والتغليف القياسية: | حالة تعبئة الهواء |
| القدرة على التوريد: | 30 قطعة في الشهر |

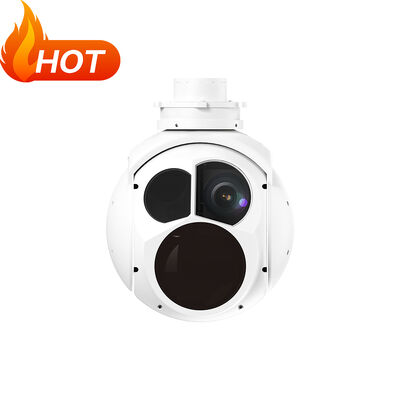

نظام تتبع كهروضوئي LWIR بصري ثنائي المحور مع محدد المدى بالليزر
TS170C عبارة عن كاميرا بصرية ثنائية المحور مزودة بمستشعرات ضوء مرئي وحرارية وليزر. مما يجعلها قادرة على توفير فيديو وصورة ثابتة في بيئات متعددة. يضمن وجود مستشعر حراري عملها ليلاً، ويعطيها محدد المدى بالليزر القدرة الهامة على استهداف وتتبع الأهداف. بالإضافة إلى ذلك، تضمن الدقة العالية لكاميرا التصوير الحراري EO & IR أن وظيفة تتبع الهدف تتمتع بثبات عالٍ.
وظائف
1. توفير الفيديو والصورة بالأشعة تحت الحمراء لمنطقة الكشف
2. وظيفة تثبيت المحور البصري عالية الدقة
3. مع القدرة على الكشف والتعرف على الهدف الأرضي
4. دعم البحث والتتبع والقفل والتوجيه وما إلى ذلك من طرق العمل
5. مع تراكب الأحرف والوظائف المخصصة والعرض؛
6. مع وظيفة الفحص الذاتي وتشخيص الأعطال
7. دعم موقع الهدف وتحديد المدى بالليزر
8. الفحص الذاتي وتشخيص الأعطال
المواصفات
| مستشعر EO | الطول الموجي | 0.4 ميكرومتر ~ 0.9 ميكرومتر | |||
| الدقة | 1920x1080 | ||||
| البعد البؤري | 4.3 ملم ~ 129 ملم (30X) | ||||
| مجال الرؤية | 63.7 درجة ~ 2.3 درجة | ||||
| إخراج الفيديو | HD-SDI (1080P 30Hz) | ||||
| المسافة | الأشخاص: الكشف 6 كم؛ التعرف 2 كم المركبات: الكشف 15 كم؛ التعرف 8 كم | ||||
| مستشعر الأشعة تحت الحمراء | نوع الأشعة تحت الحمراء | LWIR (غير مبرد) |
| الطول الموجي | 8 ~ 14 ميكرومتر | |
| الدقة | 640x512 | |
| بكسل | 12 ميكرومتر | |
| NETD | 40mk | |
| الطول البؤري | 63 ملم / F0.83 | |
| مجال الرؤية | 6.9 درجة × 5.5 درجة | |
| المسافة | الأشخاص: الكشف 1.8 كم؛ التعرف 0.4 كم المركبات: الكشف 10 كم؛ التعرف 2.5 كم |
| محدد المدى بالليزر | الطول الموجي | 1535 نانومتر |
| الأداء | ||
| مسافة تحديد المدى | 4 كم | |
| دقة تحديد المدى | +2 |
| نظام المؤازرة | حدود الدوران | 360 درجة بان مستمر، الملعب: -110 درجة ~ +10 درجة | ||||
| الدقة الزاوية: | ≤2mrad | |||||
| دقة التثبيت | ≤100 ميكروراد (1σ) (2 درجة / هرتز، 1 درجة / 2 هرتز) | |||||
| السرعة الزاوية القصوى | ≥50 درجة / ثانية | |||||
| الحد الأقصى للتسارع الزاوي: | ≥90 درجة / ثانية² | |||||
| وظائف التتبع | سرعة الحركة: | 30 بكسل / إطار | ||||
| تباين تصوير الهدف: | 8% | |||||
| بكسل تصوير الهدف (صغير) | 4x3 بكسل | |||||
| الدعم | مضاد - الانسداد دون فقدان الوظيفة | |||||
| الواجهة | الاتصال واجهة |
RS422 x2 (اختياري TTL) | |||
| إخراج الفيديو | HDSDI (اختياري Ethernet) | ||||
الرسم الميكانيكي
ملف الشركة
شركة تشنغدو هونفو للتكنولوجيا المحدودة. تأسست في مارس 2018. وهي مؤسسة وطنية ذات تقنية عالية تركز على البحث والتطوير والتصنيع الذكي وخدمة نظام كهروضوئي متطور. المنتج الرئيسي لشركة HONPHO هو أنظمة حمولة كهروضوئية كروية، يتم نشر هذه الحمولة على نطاق واسع في الطائرات بدون طيار والسفن غير المأهولة والمركبات غير المأهولة والمروحيات والطائرات ذات الأجنحة الثابتة منخفضة السرعة. خاصة لطائرات الاستطلاع والضرب بدون طيار والمروحيات المسلحة. تمتلك HONPHO ما يقرب من 5000 متر مربع من المساحة لتلبية احتياجات البحث والتطوير والإنتاج والتشغيل والمكاتب. أكثر من 100 موظف، بما في ذلك خبيران وطنيان كبيران، و 3 دكتوراه، و 21 ماجستير، و 10 خبراء فنيين يحملون ألقابًا عليا و 4 باحثين انضموا إلى HONPHO. فازت HONPHO بأكثر من 10 جوائز للتقدم الوطني والدفاع الوطني في العلوم والتكنولوجيا، ولديها أكثر من 20 حق ملكية فكرية. نحن ملتزمون ببناء HONPHO لتصبح مؤسسة ذات تقنية عالية مشهورة عالميًا في مجال الأنظمة الكهروضوئية
شهادة HONPHO
|
|
