مكان المنشأ:
الصين
اسم العلامة التجارية:
HONPHO
إصدار الشهادات:
ISO9001:2015/GB/T 19001-2016
رقم الموديل:
TS130CT-02
اتصل بنا

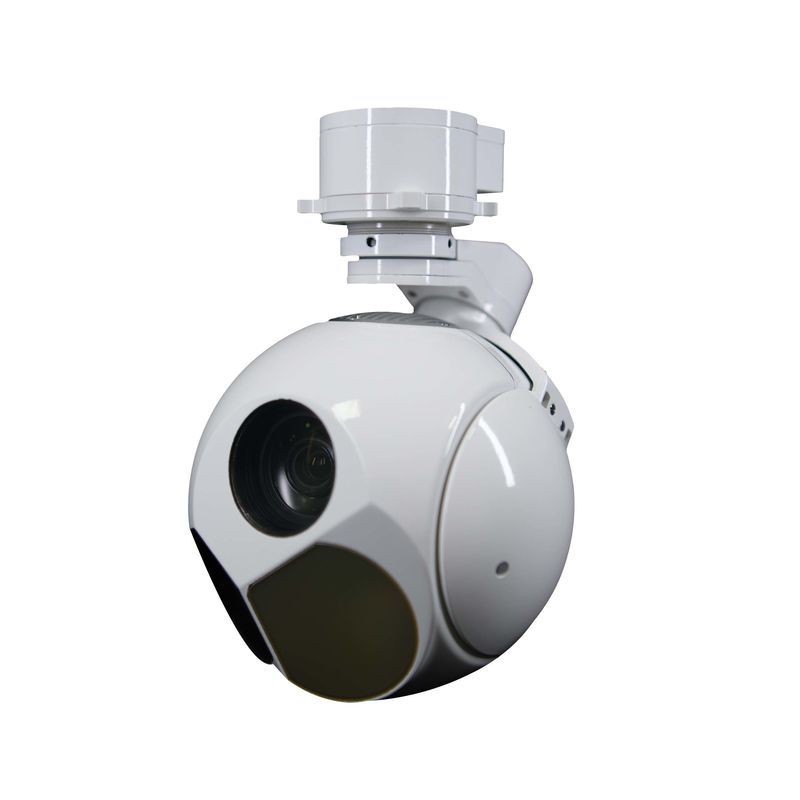

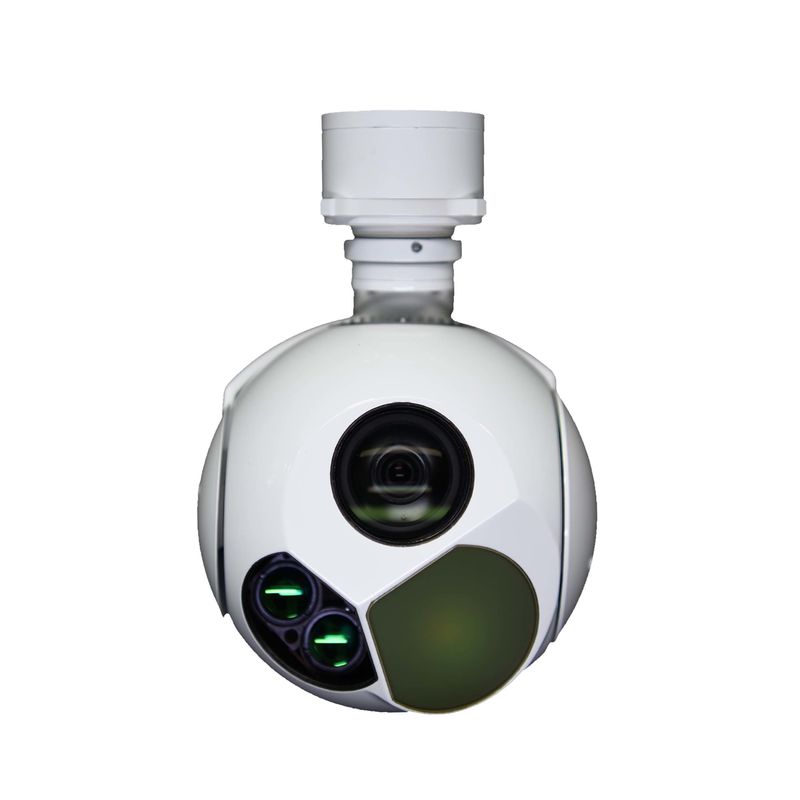

ثلاث محاور جهاز استشعار IR EO UAV Gimbal Cameraمع وظيفة تحديد المدى بالليزر
تمتلك TS130CT-02 ثلاثة أضواء تتضمن الضوء المرئي والإشعة تحت البنفسجية والليزر ، مما يجعلها تحقق نطاق عمل أوسع. TS130CT-02 هي كاميرا قماشية للمراقبة والتفتيش بعيدة المدى.يدمج زوم بصري 30x SONY 1/1.8 كاميرا حرارية تحت شعاعي 35 ملم 12 ميكرو مترا و مقياس لمسافة ليزر 3000 م. تدعم تتبع الهدف المستقر والتعرف عليه. مع 3 محاور عالية الدقة،الكاميرا لديها مزايا من'أفضل الألومنيوم سبيكة المنزليستخدم على نطاق واسع في صناعات الطائرات بدون طيار المهمة بعيدة المدى مثل التفتيش والمراقبة والإنقاذ وغيرها من التطبيقات الصعبة.التطبيقات الصناعية الأخرى.
الوظائف
1. توفير الفيديو الأشعة تحت الحمراء والصورة لمنطقة الكشف
2دقة عالية واستقرار المحور المرئي
3القدرة على الكشف عن الهدف الأرضي والتعرف عليه
4دعم أوضاع العمل للبحث والتتبع والقفل والإرشاد وما إلى ذلك
5. دعم حروف التداخل ، المخصصة والعرض
6دعم وضع الهدف ومدى الليزر
7التفتيش الذاتيتشخيص خطأ
8تحكم UDP ونقل الفيديو (UDP/RTSP) عن طريق Ethernet
9قياس درجة حرارة الألوان الزائفة
10مدمجة في تخزين الفيديو والصور
المواصفات
| جهاز استشعار EO | طول الموجة | 0.4μm ∙ 0.9μm | |||
| القرار | 1920×1080 | ||||
| الطول المحرك | 4.3ملم 129ملم | ||||
| القيادة | 63.7° ∼2.3° | ||||
| مخرج فيديو | HD-SDI ((1080P 30Hz) | ||||
| المسافة | الناس: الكشف 6km؛ التعرف 2km المركبة: الكشف 15km؛ التعرف 8km | ||||
| مستشعر الأشعة تحت الحمراء | نوع IR | LWIR ((غير مبرد) |
| طول الموجة | 8 ‰14μm | |
| القرار | 640x512 | |
| بيكسل | 12um | |
| NETD | 50 ميل | |
| طول التركيز | 35ملم/ف10 | |
| القيادة | 12.5o × 10o | |
| المسافة | الأشخاص: الكشف 0.7 كم؛ التعرف 0.22 كم المركبة:الاكتشاف 4.2km؛ التعرف 1km |
| مقياس مسافة بالليزر | طول الموجة | 905nm/1535nm |
| الأداء | ||
| المسافة المختلفة | 1.5km ((3km اختياري) | |
| دقة النطاق | ±3 |
| نظام الخدمة | الحدود الدورية | 360 درجة متواصلة بان، الشق: -110 درجة ~ + 10 درجة | ||||
| دقة الزاوية: | ≤2mrad | |||||
| دقة الاستقرار | ≤100μrad ((1σ) ((2°/Hz,1°/Hz التأرجح) | |||||
| السرعة الزاوية القصوى | ≥50°/s | |||||
| السرعة الزاوية القصوى: | ≥90°/S | |||||
| وظائف التتبع | سرعة الحركة: | 30بيكسل/إطار | ||||
| تباين الصورة المستهدفة: | 8% | |||||
| بيكسل تصوير الهدف ((ميني) | 4×3 بكسل | |||||
| دعم | مكافحة الإغلاق دون فقدان الوظيفة | |||||
| واجهة | التواصل واجهة | RS422 x1 ((TTL اختياري) | |||
| مخرج فيديو | الايثرنت | ||||
الصورة
الرسم الميكانيكي
مبدأ عمل نظام تتبع المنصة البصرية
يبحث نظام التتبع أولاً عن الهدف في وضع أكثر مشاهدة ولكن أقل مشاهدة ، ثم يتحول إلى وضع أقل مشاهدة ولكن أكثر مشاهدة عندما يجد آثار الهدف.التتبع يشير إلى عملية تحديد موقع هدف متحرك مع مرور الوقتعندما يستخدم نظام التتبع جهاز استشعار إلكتروني بصري (على سبيل المثال، جهاز مزود بشحنة (CCD: جهاز مزود بشحنة)) للحصول على تسلسل من الصور لحركة الهدف،نحن نسميه نظام تتبع إلكترونيتستخدم أنظمة التتبع الكهروضوئي عادة تقنية تتبع المحور المركب، والتي تنطوي على وحدتين محركتين، الرف والمرحلة التتبعية الدقيقة.يجب أن يستخلص الرف إشارة دوران الموقع وفقًا لإشارة التوجيه، وجعل الهدف يظهر على كاشف ضخم مع مجال عرض كبير وتردد أخذ العينات منخفضة عن طريق دورانها الخاص ،والحصول على نتيجة تحديد الموقع مع نطاق السفر الكبير ودقة تتبع منخفضة مدفوعة بالعزمة من حلقة التحكمعلى أساس انخفاض خطأ تتبع الكاشف الخام، والباقي المتبقي من تتبع الهدف الناتج عن نظام الخدمة رف يدخل التتبع الثانوي.منصة تتبع الدقة تدفع المحرك من قبل كمية خارج الهدف التي تم الحصول عليها من كاشف دقيق مع مجال رؤية صغير وتردد أخذ العينات عالية، ويتم الحصول على الدقة النهائية لتوجيه المحور البصري في ظل أداء التتبع مع نطاق سفر صغير ودقة التتبع العالية.المهمة النهائية لنظام التتبع البصري هي الحد باستمرار من خطأ المحور الظاهر بين الجهاز والهدف عن طريق دفع الجهاز من خلال المحرك.
