مكان المنشأ:
الصين
اسم العلامة التجارية:
HONPHO
إصدار الشهادات:
ISO9001:2015/GB/T 19001-2016
رقم الموديل:
TS120B-01
اتصل بنا

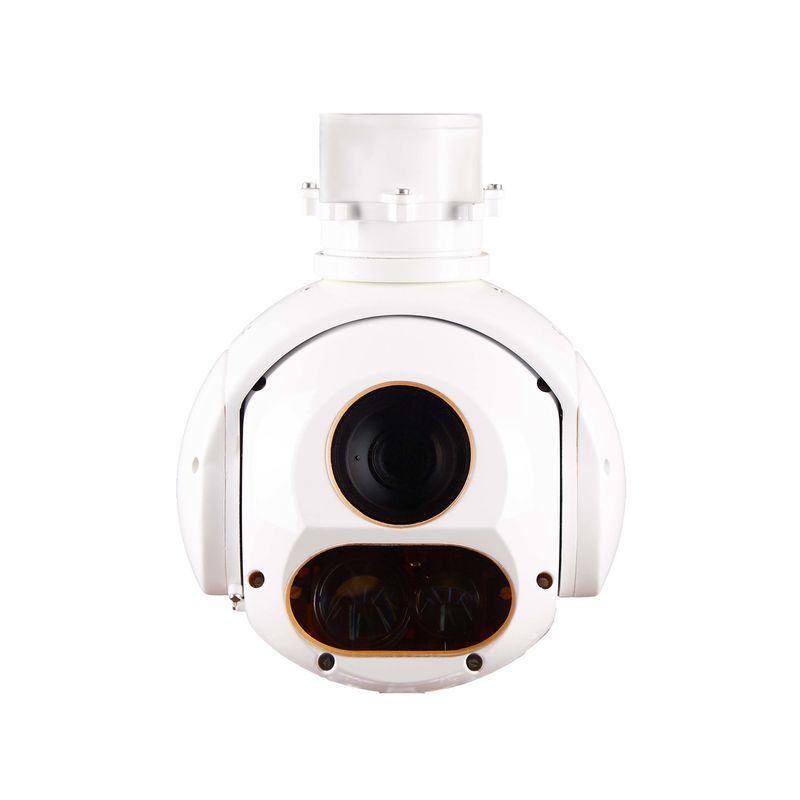

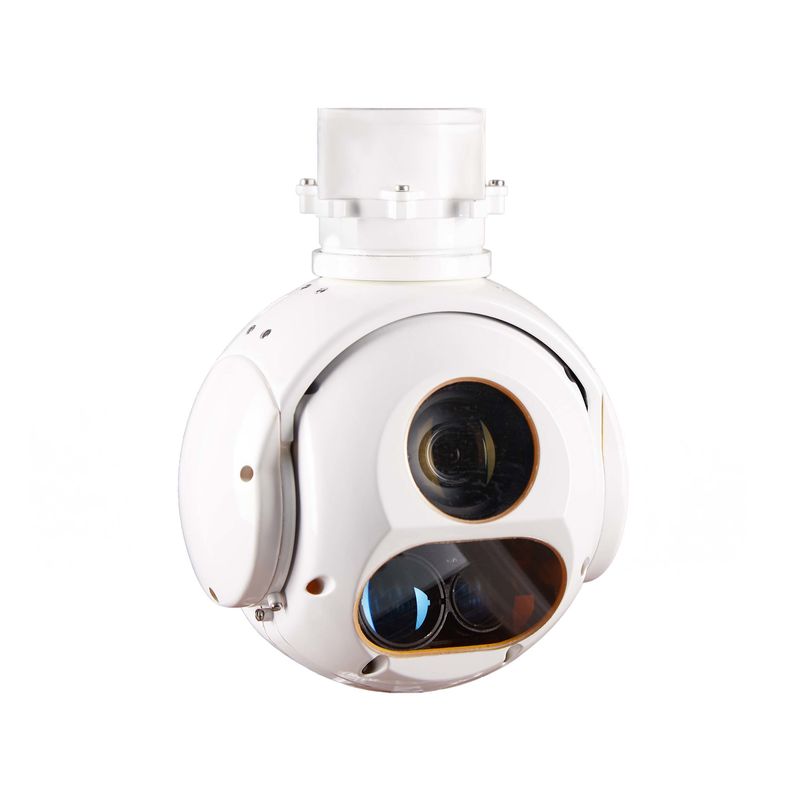

تطبق الكبسولة الضوئية TS120B-01 منصة ثنائية المحورية المثبتة للضيوف، وهي مجهزة بخاتم زلق موصل لتحقيق دوران مستمر 360،ولها كاميرا الضوء المرئي عالية الوضوح 30 مرة ومقياس لمسافات بالليزر.
يستخدم بشكل رئيسي للكشف عن الصور الأرضية المحمولة جواً ، والتحديد ، والتتبع ، والمدى ، والموقع ، ويلبي احتياجات رسم الخرائط الجوية ، والمراقبة والاستطلاع.
(أ) توفير صورة فيديو مرئية لمنطقة الكشف؛
ب) لديها وظيفة تحديد محور الرؤية عالية الدقة.
(ج) أن تكون قادرة على اكتشاف الأهداف الأرضية وتحديدها؛
(د) مع أوضاع البحث والتتبع والقفل والإرشاد وغيرها من أوضاع العمل؛
(هـ) مع وظيفة تعديل وتعرض الترتيبات
f) مع وظيفة موقع الهدف؛
(ز) مع وظيفة تحديد المدى بالليزر
(ح) لديها وظائف التحقق الذاتي وتشخيص الأخطاء.
الف) نطاق العمل: 0.4μm ~ 0.9μm ؛
ب) عدد بكسلات الكاشف: 1920×1080
(ج) الطول البؤري: 4.3mm ~ 129mm ، الضوئي 30 مرة تكبير مستمر ؛
د) زيادة مستمرة في الحقل الأفقي للنظر: 63.7 ~ 1.1;
e) مخرجات الفيديو: HD-SDI، 1080P، 30Hz.
| الهدف | حجم الهدف (م) | مسافة الكشف (كيلومتر) | مسافة التعرف (كيلومتر) |
| البشرية | 0.5 × 18 | 6 | 2 |
| المركبة | 3 × 6 | 15 | 8 |
a) طول موجة العمل: 905nm
ب) دقة المدى: 3m
ج) تردد محدد: 1 هرتز
d) مسافة مداهمة الليزر: 3 ~ 1000 م.
أ) نطاق الدوران
محور الأزيموث: n × 360 درجة دوران مستمر.
محور الطوق:-110 ~ + 10 (0 في الاتجاه الأفقي وإيجابي في الاتجاه الصاعد)
ب) دقة قياس الزاوية: ≤2mrad
ج) دقة الاستقرار: ≤ 100 راد (1 σ) (2/1 هرتز، 1/2 هرتز التأرجح) ؛
(د) الحد الأقصى للسرعة الزاوية: ≥ 50/s.
e) الحد الأقصى للتسارع الزاوي: ≥ 90/s2.
a) معدل تحديث انحراف البكسل: 50 هرتز
(ب) سرعة التتبع: 30 بكسل/إطار.
(ج) الحد الأدنى للتباين: 8%
(د) الحد الأدنى لحجم صورة الهدف: 4 × 3 بكسل.
(هـ) في حالة التدحرج أو التخفيض السريع أو التوسع في صورة الهدف ، لديه القدرة على التتبع دون الانزلاق أو فقدان؛
(و) لديه القدرة على استعادة الهدف تلقائيًا بعد القضاء على الاختراق قصير الأجل مثل الغيوم ومشاهد الأرض.
واجهة الاتصال: 1 RS422
ب) واجهة الفيديو: قناة واحدة HD-SDI.
(أ) الجهد المباشر الاسمي: 12 فولت
(ب) نطاق التيار الكهربائي الطبيعي: 10V ~ 14V ؛
(ج) متوسط استهلاك الطاقة: ≤15 واط
d) استهلاك الطاقة القصوى: ≤30 واط.
3.1 الواجهة الميكانيكية
انظر لمواجهة التثبيت الميكانيكي.الصورة
الشكل 1 الواجهة الميكانيكية
3.2 الواجهة الكهربائية
هناك نوعان من الاتصالات لكرة الكهرباء الضوئية ، يتم استخدام الاتصالات المستطيلة لتزويد الطاقة والاتصالات ، ويتم استخدام الاتصالات الراديوية لنقل الفيديو.انظر لتعريف الواجهةالجدول 1، الجدول 2
الجدول 1 تعريف المرفق المستطيل (J30-15ZK)
| رقم التسلسل | تعريف الإشارة | رقم محور المقبس | اتجاه الإشارة | ملاحظات |
| 1 | P12V | 1,2,9 | حاملة → قشرة | |
| 2 | PGND | 3,10,11 | حاملة → قشرة | |
| 3 | RS422RX0+ | 12 | حاملة → قشرة |
التحكم الرئيسي 422 |
| 4 | RS422RX0- | 5 | حاملة → قشرة | |
| 5 | RS422TX0+ | 13 | القفص → الناقل | |
| 6 | RS422TX0- | 6 | القفص → الناقل | |
| 7 | DGND | 4 | ||
| 8 | RS422RX1+ | 14 | حاملة → قشرة |
422 احتياطي |
| 9 | RS422RX1- | 7 | حاملة → قشرة | |
| 10 | RS422TX1+ | 15 | القفص → الناقل | |
| 11 | RS422TX1- | 8 | القفص → الناقل |
الجدول 2 واجهة الفيديو (MCX-KYH81)
| رقم التسلسل | تعريف الإشارة | رقم محور المقبس | اتجاه الإشارة | ملاحظات |
| HD-SDI | كرة كهربائية ضوئية → حامل |
