مكان المنشأ:
الصين
اسم العلامة التجارية:
HONPHO
إصدار الشهادات:
ISO9001:2015/GB/T 19001-2016
رقم الموديل:
TS03
اتصل بنا

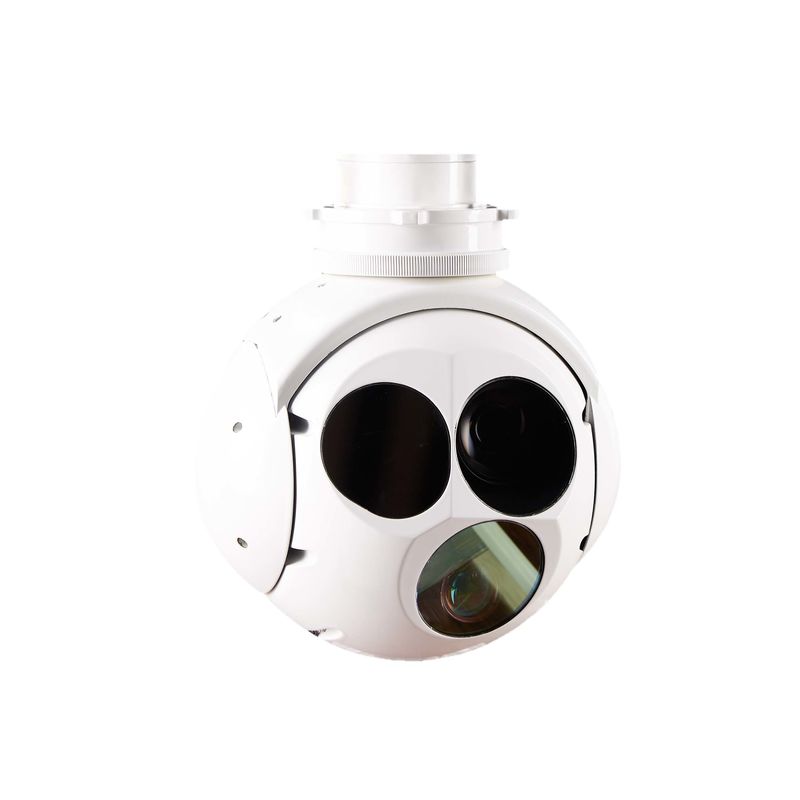

2 أنظمة الأشعة تحت الحمراء الضوئية الكهربية ذات المحور 2.5 كجم مع وظيفة إشعاع الليزر
مقدمة من2 أنظمة الأشعة تحت الحمراء الضوئية الكهربية ذات المحور 2.5 كجم مع وظيفة إشعاع الليزر
TS03 هويتكون بشكل أساسي من برج ثابت وحمل بصري ودائرة معالجة المعلومات. يتكون الحمل البصري بشكل أساسي من وحدة تصوير بالضوء المرئي ووحدة تصوير بالأشعة تحت الحمراء طويلة الموجة وجهاز ضبط / إضاءة ليزر.يتم تطبيقه بشكل أساسي لتوفير إشارة بقعة الليزر على الأهداف للأسلحة شبه النشطة الموجهة بالليزرمع البحث والتتبع والقفل والتوجيه وأنماط العمل الأخرى
المهام
1. عالية الدقة LOS الاستقرار
2. التصوير المزدوج المرئي والأشعة تحت الحمراء
3. كشف وتحديد الأهداف الأرضية
4. البحث والمسار والقفل والتوجيه وأنماط التشغيل الأخرى
5. القدرة على تحديد موقع الهدف
6. إضاءة الليزر والمدى
تحديد
| مستشعر EO | الطول الموجي | 0.4 ميكرومتر ～ 0.9 ميكرومتر |
| دقة | 1920 × 1080 | |
| البعد البؤري | 4.3 مم 129 مم (30 ×) | |
| مجال الرؤية | 63.7 درجة ～ 2.3 درجة | |
| إخراج الفيديو | HD-SDI (1080 بكسل 30 هرتز) | |
| مسافة | الناس: كشف 6 كم ؛التعرف على السيارة 2 كم: الكشف 15 كم ؛الاعتراف 8 كم | |
| مستشعر الأشعة تحت الحمراء | نوع الأشعة تحت الحمراء | LWIR (غير مبرد) |
| الطول الموجي | 8 ～ 14 ميكرومتر | |
| دقة | 640 × 512 | |
| بكسل | 12um | |
| NETD | 50 م ك | |
| طول التركيز | 35 ملم / F1.0 | |
| مجال الرؤية | 12.4º × 9.9º | |
| مسافة | الهدف: 2.3 م * 2.3 م مركبة الكشف: 5.7 ؛الاعتراف: 1.4 |
|
| ليزر مجموعة مكتشف | الطول الموجي | 1064 نانومتر |
| طاقة الليزر | ≥25mJ | |
| تتراوح المسافة | 120 م ~ 5000 م | |
| تتراوح الدقة | ≤3 م | |
| نظام مؤازر | تناوب الحدود | السمت: nX360 مستمر ؛الملعب: -110 درجة ~ + 10 درجة |
| الدقة الزاوية: | 2mrad | |
| دقة الاستقرار | ≤100μrad (1σ) (2 ° / هرتز ، 1 درجة / هرتز) | |
| السرعة القصوى | ≥60 درجة / ثانية | |
| الأعلى.التسارع الزاوي: | ≥60 درجة / ثانية | |
| واجهه المستخدم | تواصل واجهه المستخدم |
RS422 * 2 (TTL اختياري) |
| إخراج الفيديو | HD-SDI * 1 | |
| عام | البعد | ≤Φ172 مم × 200 مم |
| وزن | ≤ 2.5 كجم | |
| الجهد االكهربى | DC24V (20 فولت ~ 28 فولت) | |
| استهلاك الطاقة | المتوسط: ≤50 واط ، الذروة: ≤100 واط | |
| درجة حرارة العمل | -20 ℃ ～ 60 ℃ | |
| درجة حرارة التخزين | / | |
| وظائف التتبع | سرعة الحركة: | 30 بكسل / إطار |
| تباين التصوير المستهدف: | 5٪ | |
| بكسل التصوير المستهدف (صغير) | 4x3 بكسل | |
| يدعم | مكافحة انسداد دون فقدان الوظيفة |
رسم ميكانيكي
