| موك: | 1 |
| السعر: | negotiable |
| التعبئة والتغليف القياسية: | حالة تعبئة الهواء |
| القدرة على التوريد: | 200 قطعة في الشهر |

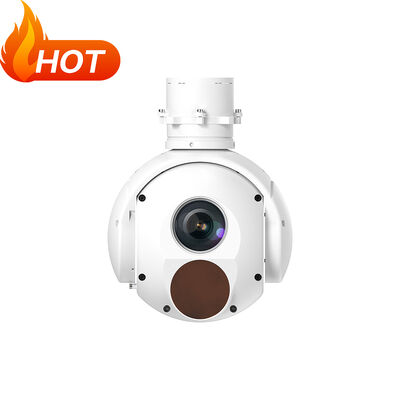

1 كجم مستشعر كهرو بصري ثنائي المحور ونظام استهداف كهرو بصري بمستشعر الأشعة تحت الحمراء
TS120B هو نظام استهداف كهرو بصري ثنائي المستشعر مثبت بجيروسكوب ثنائي المحور، ومحرك سيرفو دوران مستمر 360 درجة، وكاميرا تكبير/تصغير عالية الدقة 30X مدمجة ومستشعر أشعة تحت حمراء طويل الموجة غير مبرد بالليزر، يستخدم بشكل أساسي في الكشف عن التصوير المحمول جواً، والتعرف على التتبع، وما إلى ذلك، لتلبية احتياجات رسم الخرائط والمراقبة وسيناريوهات تطبيقات تحديد المدى بالليزر.
مستشعر EO: الأشخاص: الكشف 6 كم؛ التعرف 2 كم المركبة: الكشف 15 كم؛ التعرف 8 كم
مستشعر الأشعة تحت الحمراء: الأشخاص: الكشف 0.7 كم؛ التعرف 0.2 كم المركبة: الكشف 4.2 كم؛ التعرف 1 كم
TS01C نظام استهداف كهرو بصري ثنائي المستشعر بوزن خفيف، وتقنية نظام سيرفو لوحة المقلاة الناضجة وعالية الدقة.
وظائف
1. توفير الفيديو والصورة المرئية لمنطقة الكشف
2. وظيفة تثبيت المحور البصري عالية الدقة
3. مع القدرة على الكشف والتعرف على الهدف الأرضي
4. دعم البحث والتتبع والقفل والتوجيه وما إلى ذلك من طرق العمل
5. مع تراكب الأحرف والوظائف المخصصة والعرض؛
6. مع وظيفة الفحص الذاتي وتشخيص الأعطال
المواصفات
| مستشعر EO | الطول الموجي | 0.4μm～0.9μm | |||
| الدقة | 1920x1080 | ||||
| البعد البؤري | 4.3mm～129mm(30X) | ||||
| مجال الرؤية | 63.7°～2.3° | ||||
| إخراج الفيديو | HD-SDI(1080P 30Hz) | ||||
| المسافة | الأشخاص: الكشف 6 كم؛ التعرف 2 كم المركبة: الكشف 15 كم؛ التعرف 8 كم | ||||
| مستشعر الأشعة تحت الحمراء | نوع الأشعة تحت الحمراء | LWIR (غير مبرد) |
| الطول الموجي | 8～14μm | |
| الدقة | 640x512 | |
| بكسل | 12um | |
| NETD | 50mk | |
| طول التركيز | 25mm/F1.0 | |
| مجال الرؤية | 17.4º×14º | |
| المسافة | الأشخاص: الكشف 0.7 كم؛ التعرف 0.2 كم المركبة: الكشف 4.2 كم؛ التعرف 1 كم |
| نظام السيرفو | حدود الدوران | 360º Pan مستمر، Pitch: -110° ~+10 º | ||||
| الدقة الزاوية: | ≤2mrad | |||||
| دقة التثبيت | ≤100μrad(1σ)(2°/Hz,1°/Hz Swing) | |||||
| السرعة الزاوية القصوى | ≥50°/s | |||||
| الحد الأقصى للتسارع الزاوي: | ≥90°/S | |||||
| وظائف التتبع | سرعة الحركة: | 30 بكسل/إطار | ||||
| تباين تصوير الهدف: | 8% | |||||
| بكسل تصوير الهدف (صغير) | 4x3 بكسل | |||||
| الدعم | مضاد للانسداد دون فقدان الوظيفة | |||||
| الواجهة | الاتصال واجهة |
RS422 x1 (اختياري TTL) | |||
| إخراج الفيديو | HD-SDI x1 | ||||
الرسم الميكانيكي
ملف الشركة
شركة تشنغدو HONPHO للتكنولوجيا المحدودة. تأسست في مارس 2018. وهي مؤسسة وطنية ذات تقنية عالية تركز على البحث والتطوير والتصنيع الذكي وخدمة نظام كهروضوئي متطور. المنتج الرئيسي لـ HONPHO هو أنظمة الحمولة الكهروضوئية الكروية، يتم نشر هذه الحمولة على نطاق واسع في الطائرات بدون طيار والسفن غير المأهولة والمركبات غير المأهولة والمروحيات والطائرات ذات الأجنحة الثابتة منخفضة السرعة. خاصة لطائرات الاستطلاع والضرب بدون طيار والمروحيات المسلحة. تمتلك HONPHO ما يقرب من 5000 متر مربع من المساحة لتلبية احتياجات البحث والتطوير والإنتاج والتشغيل والمكاتب. يعمل بها أكثر من 100 موظف، بما في ذلك خبيران وطنيان كبيران، و 3 أطباء، و 21 ماجستير، و 10 خبراء فنيين يحملون ألقابًا عليا و 4 باحثين انضموا إلى HONPHO. فازت HONPHO بأكثر من 10 جوائز للتقدم الوطني والوطني في العلوم والتكنولوجيا الدفاعية، ولديها أكثر من 20 حق ملكية فكرية. نحن ملتزمون ببناء HONPHO لتصبح مؤسسة ذات تقنية عالية مشهورة عالميًا في مجال الأنظمة الكهروضوئية
شهادة HONPHO
|
|
